產品概述

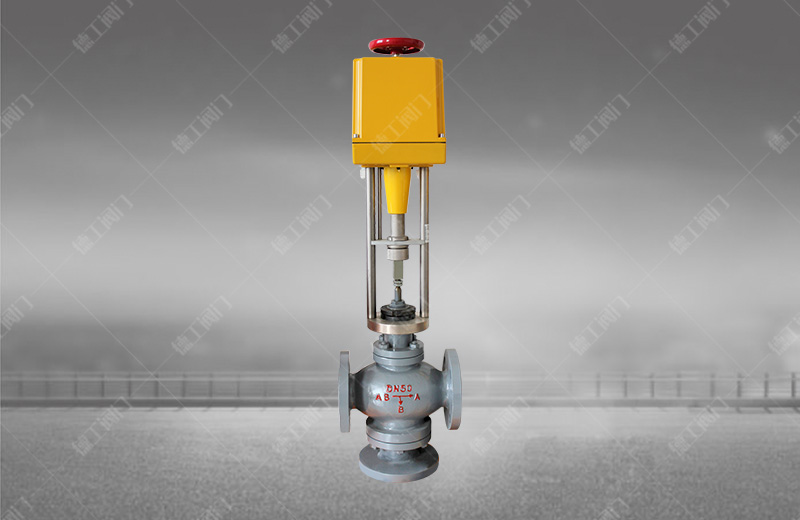

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動 閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
產品特點
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
3、伺服放大器采用深度動態負反饋，可提高調節精度。
4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
7、波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
零件資料:
閥體、閥蓋：HT200、ZG230～450 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti 司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2Cr13
技術參數：
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量系數 KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
|
分流 |
85 |
135 |
210 |
340 |
535 |
|||||||
|
額定行程 (mm) |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
直線 拋物線 |
|||||||||||
|
工作溫度 (℃) |
普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450 |
|||||||||||
|
介質溫度 (℃) |
200以下(對合流閥而言) |
|||||||||||
|
固有可調比 R |
30 |
|||||||||||
|
公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
|||||||||||
|
允許泄漏量 |
硬密封：Ⅳ級 軟密封：VI級 |
|||||||||||
|
作用方式 |
電開、電關 |
|||||||||||
|
信號范圍 (mA.DC) |
0～10 4～20 |
|||||||||||
|
電源電壓 |
220V、50H Z 380V、50H Z 24V、AC/DC |
|||||||||||
|
環境溫度 (℃) |
伺服放大器： 5～45 執行機構：-10～55 |
|||||||||||
|
全行程時間 S |
普通型 |
12.5 |
20 |
32 |
48 |
|||||||
|
電子型 |
30 |
30 |
48 |
60 |
||||||||
|
消耗功率 (W) |
普通型 |
28 |
35 |
|||||||||
|
電子型 |
6 |
15 |
25 |
40 |
||||||||
連接標準：
◆連接尺寸及標準
·法蘭標準：鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88，JB/T79-94
·法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面
·結構長度：GB12221-89
·夾套保溫型夾套載熱體接口：對焊ф18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。
