您當前位置：行業與產品 >> 閘閥系列 >> 鑄鐵明桿楔式閘閥

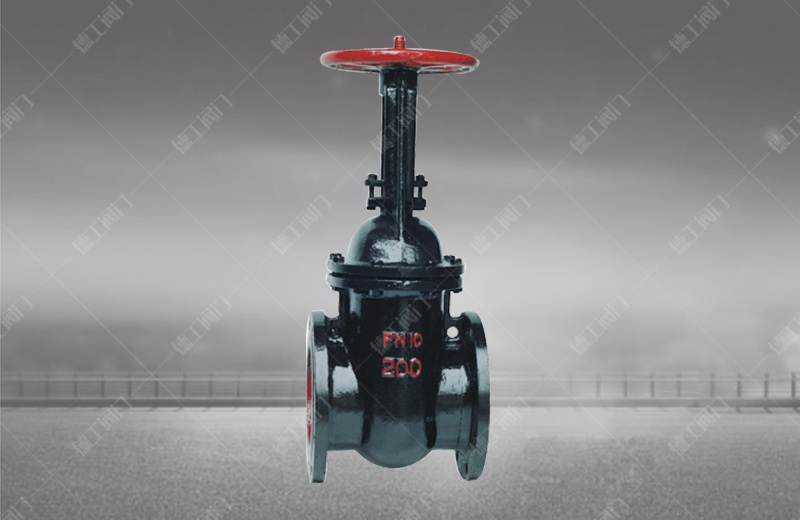

鑄鐵明桿楔式閘閥

技術參數

產品型號：Z41T
公稱通徑：DN50-600 mm
公稱壓力：PN1.0MPa
適用溫度：≤200℃
適用介質：水、蒸汽、油品
閥體材質：灰鑄鐵等
連接形式：法蘭
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79

產品詳情

產品概述
鑄鐵明桿楔式閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。

結構閥特點

1、結構緊湊，合理的設計方案，使得閥門的剛性好、通道暢通無阻、介質的阻力小;
2、密封面的材質選用不銹鋼與硬質合金制造而成，使用的壽命長;
3、結構形式可分為多種，彈性楔式單閘板或是剛性楔式單閘板雙閘板形式等;
4、選用柔性的石墨進行填料，密封可靠，操作方便、靈活;
5、驅動方式可選用手動、氣動、電動、齒輪傳動等。

主要技術參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z41T-10	10	1.0	≤200	水、蒸汽
Z41W-10	10	1.0	≤100	油品

主要零件材料

型號	材料
型號	閥體、閥蓋、閘板	閥桿	密封面	填料
Z41T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z41W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

主要外形尺寸

DN	L	D	D1	D2	b	H	H1	z×Φd	D0	重量/kg
50	180	160	125	100	20	286	345	4×Φ18	180	17
65	195	180	145	120	20	331	410	4×Φ18	180	22
80	210	195	160	135	22	375	470	4×Φ18	200	30
100	230	215	180	155	22	430	544	8×Φ18	200	35
125	255	245	210	185	24	523	660	8×Φ18	240	52
150	280	280	240	210	24	592	762	8×Φ23	240	70
200	330	335	295	265	26	772	993	8×Φ23	320	125
250	380	390	350	320	28	903	1176	12×Φ23	320	170
300	420	440	400	368	28	1043	1366	12×Φ23	400	226
350	450	500	460	428	30	1173	1540	16×Φ23	400	360
400	480	565	515	482	32	1245	1765	16×Φ25	500	444
450	510	615	565	532	32	1500	1970	20×Φ25	500	590
500	540	670	620	585	34	1780	2280	20×Φ25	720	740
600	600	780	725	685	36	2010	2620	20×Φ30	720	960
