您當前位置：行業與產品 >> 閘閥系列 >> 氣動法蘭閘閥

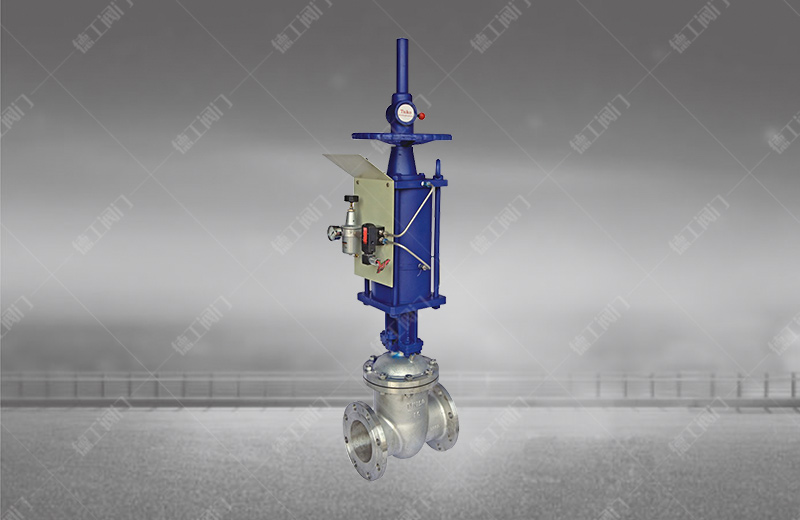

氣動法蘭閘閥

技術參數

產品型號：Z641H
公稱通徑：DN40～600mm
公稱壓力：PN1.6~6.4MPa
使用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）
閥體材質：304.306.316L.WCB.HT200
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224

產品詳情

產品概述

氣動法蘭閘閥主要由法蘭鑄鋼閘閥及氣動執行機構組合而成，是借助執行器壓縮空氣來驅動的一種自控閥門，具氣開、氣關兩種作用方式。可以配用電的或氣的回訊器，用以發送閥門開關狀態信息，可以實現遠距離控制，集中控制和自動控制。采用雙層氣缸結構并帶有緩沖機構，比單氣缸式氣動閘閥，提升力增大了一倍，能有效地減速輕了關閉閥門時，活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，也能避免閘板卡死的現象。

結構特點

1、閥桿及表面經氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
2、可采用各種配管法蘭及法蘭密封面形式，滿足各種工況及用戶要求。
3、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
4、閘板、閥座耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

主要零件材料

閥體、閥蓋、閥板	鑄鋼
閥體及閘板的密封面	合金鋼
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板、纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠O型圈
填料函	石墨石棉繩

主要外形連接尺寸

DN	PN	L	H	h	A	C	G（kg）
40	PN16	250	675	255	120	200	29
40	PN64	250	675	255	120	200	31
50	PN16	250	685	255	120	200	32
50	PN64	250	685	255	120	200	40
80	PN16	280	800	340	120	200	42
80	PN64	310	800	340	160	240	52
100	PN16	300	850	370	120	200	80
100	PN64	350	850	370	160	240	90
125	PN16	325	1020	415	120	200	95
125	PN64	400	1020	415	160	240	105
150	PN16	350	1085	455	160	240	110
150	PN64	450	1085	455	280	360	130
200	PN16	400	1195	515	160	240	215
200	PN64	500	1195	515	280	360	275
250	PN16	450	1460	580	160	240	320
250	PN64	550	1460	580	280	360	380
300	PN16	500	1575	645	280	360	440
300	PN64	600	1575	645	360	360	500
350	PN16	550	1890	810	280	360	520
350	PN64	650	1890	810	360	440	580
400	PN16	600	2070	900	360	440	850
400	PN64	700	2070	900	420	500	910
450	PN16	650	2350	975	360	440	890
450	PN64	750	2350	975	420	500	1000
500	PN16	700	2500	1073	360	440	950
500	PN64	800	2500	1073	540	620	1200
600	PN16	750	2930	1302	360	440	1100
600	PN64	850	2930	1302	540	620	1300
