您當前位置：行業與產品 >> 球閥系列 >> AT氣動襯氟球閥

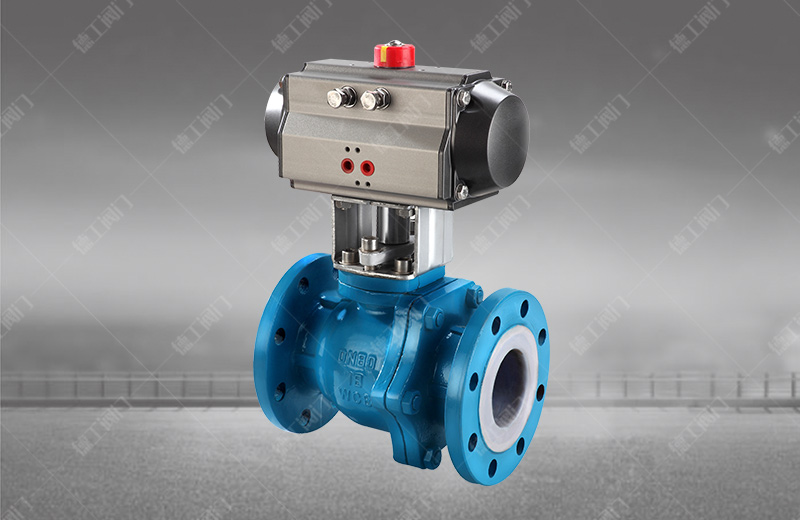

AT氣動襯氟球閥
技術參數
公稱通徑：DN15~350mm
公稱壓力：PN1.0MPa
適用介質：除溶融堿金屬、三氟化氯、元素氟外的各種濃度的鹽酸、硫酸、氫
氟酸、王水、硝酸、有機酸、強堿、強氧化劑等強腐蝕性介質
適用溫度：-30≤180℃
主要材質：鑄鋼襯聚四氟乙烯、鑄鋼襯聚全氟乙丙烯
產品詳情

產品概述
      氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成，它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通襯氟球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。
      氣動襯氟球閥可作開關或調節之用，全通徑氣動襯氟球閥提供****的流量，并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

主要零件材質

序號 零件名稱 材料名稱
Q641F46-Z Q641F46-C Q641F46-P Q641F46-R Q641F46-PL Q641F46-RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 球體/閥桿 WCB WCB CF8 CF8M CF3 CF3M
3 內襯材料 FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4 填料壓蓋 HT250 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4)聚四氟乙烯
6 螺栓 35 35 1Crl7Ni2 1Crl7Ni2 1Cr18Ni2 1Cr18Ni2
7 緊固螺母 45 45 OCrl8Ni9 OCrl8Ni9 0Cr18Ni9 0Cr18Ni9


主要技術參數

氣動執行器 型號 QW系列、AT系列、AW系列
氣源壓力 0.4 ～ 0.8 MPa
****回轉角度 90°～92°
回信器 AC220V、AC110V、DC24V
控制信號 氣信號：0.02 ～0.1 MPa
控制氣源 潔凈、干燥壓縮空氣


主要外形連接尺寸

公稱通徑
DN(mm) 		公稱壓力
PN(MPa) 		主要尺寸(mm) 執行器型號
L D D1 D2 f b Z-φd
15 1.6 140 95 65 45 2 14 4-φ14 QW-TZ01/AT50D
20 140 105 75 55 2 16 4-φ14 QW-TZ01/AT50D
25 150 115 85 65 2 16 4-φ14 QW-TZ01/AT63D
32 165 135 100 78 2 18 4-φ18 QW-TZ02/AT63D
40 180 145 110 85 3 18 4-φ18 QW-TZ02/AT75D
50 200 160 125 100 3 20 4-φ18 QW-TZ02/AT75D
65 220 180 145 120 3 20 4-φ18 QW-TZ03/AT88D
80 250 195 160 135 3 22 8-φ18 QW-TZ04/AT100D
100 280 215 180 155 3 24 8-φ18 QW-TZ04/AT115D
125 320 245 210 185 3 26 8-φ18 QW-TZ05/AT145D
150 360 280 240 21O 3 28 8-φ23 QW-TZ06/AT160D
200 457 335 295 265 3 30 12-φ23 AW17
250 533 405 355 320 3 32 12-φ25 AW20
300 610 460 410 375 4 34 12-φ25 AW28
350 686 520 470 435 4 38 16-φ25 AW28
400 762 580 525 485 4 40 16-φ30 AW35
