您當前位置：行業與產品 >> 蝶閥系列 >> 液控止回蝶閥

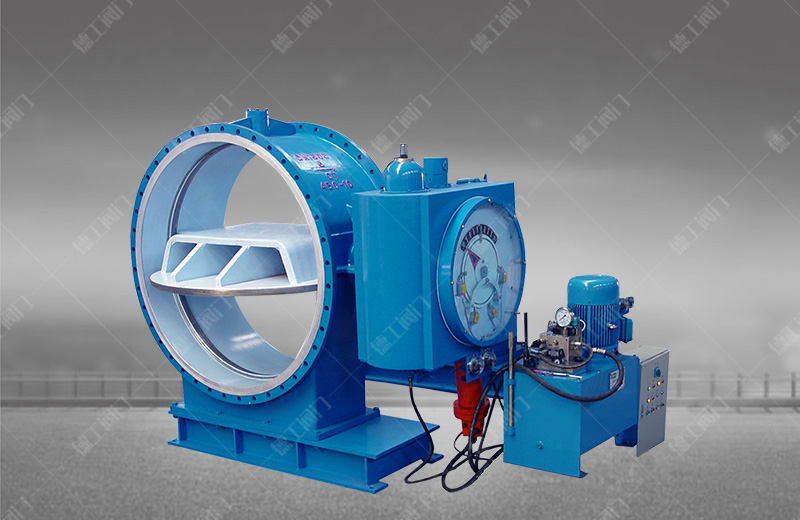

液控止回蝶閥

技術參數

產品型號：HD7B41X
公稱通徑：DN500～2400mm
公稱壓力：PN0.25～2.5MPa
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 、GB/T 9113、GB 2555
試驗標準：GB/T 13927
結構長度標準：GB 12221-89

產品詳情

產品概述

HD7B41X液控止回蝶閥適用于介質為水的泵出口管路上，作為閉路并和止回閥，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統。本閥靠液壓驅動開啟，靠重錘勢能關閉，啟閉靈活可靠。該閥安裝載泵后，可代替閘閥、蝶閥和止回閥兩臺閥門。且流阻系數僅為上述兩臺閥木訥流阻系數的30%。
　　因此，該類閥門為節能產品。關閉時，液控裝置分快關、慢關兩個階段：前60°為快關，后30°為慢關，根據工況不同，可調節快慢關時間和快、慢關切換角度，以防止發生較大水錘。該閥門還具有保壓功能：本蝶閥的液壓系統重設有蓄能器，蓄有壓力油，補充系統的泄漏，并可自動補壓。
　　同時具有自動復位功能，當閥門開度降低（重錘下落）15°時，油泵啟動，自動復位。備用復位裝置，本蝶閥開啟后，當液壓系統中出現微量的內漏蓄能器補充，壓力降至一定值時，繼電器發令補壓，微防止壓力繼電器失靈，設有行程開關復位裝置，即在本閥開啟位置有保壓和保位雙位保護功能。

主要外形連接尺寸　　單位：mm

DN	PN（MPA）	L1	L2	B1	B2	B3	H1	Z-Фd
500	1.0	570	950	414	952	952	350	20-26
600	1.0	750	778	542	1017	1017	405	20-30
700	1.0	750	778	510	1215	1215	460	24-30
800	1.0	582	950	595	1165	1165	520	24-33
900	1.0	600	950	660	1530	1530	570	28-33
1000	1.0	381	966	740	1130	1130	625	28-36
1200	0.6	690	800	840	1760	1760	710	32-33
1200	1.0	780	1236	880	1853	1853	735	32-39
1400	0.6	780	1236	977	1721	1721	820	36-36
1400	1.0	780	1236	1158	1615	1615	820	36-42
1600	0.25	770	910	1057	2040	2040	920	40-36
1600	0.6	780	1219	1113	1832	1832	920	40-36
1800	0.25	780	1219	1233	1805	1805	1070	44-39
1800	0.6	780	1219	1233	1905	1905	1070	44-39
2000	0.25	897	905	1363	2285	2285	1170	48-42
2000	0.6	900	956	1465	2285	2285	1170	48-42
2200	0.25	1030	1123	1631	2492	2492	1300	52-42
2200	0.6	1130	1223	1631	2592	2592	1300	52-42
2400	0.25	1235	1365	1775	2585	2585	1355	56-42
2400	0.6	1395	1395	1775	2600	2600	1355	56-42
