您當前位置：行業與產品 >> 蝶閥系列 >> 快速關閉蝶閥

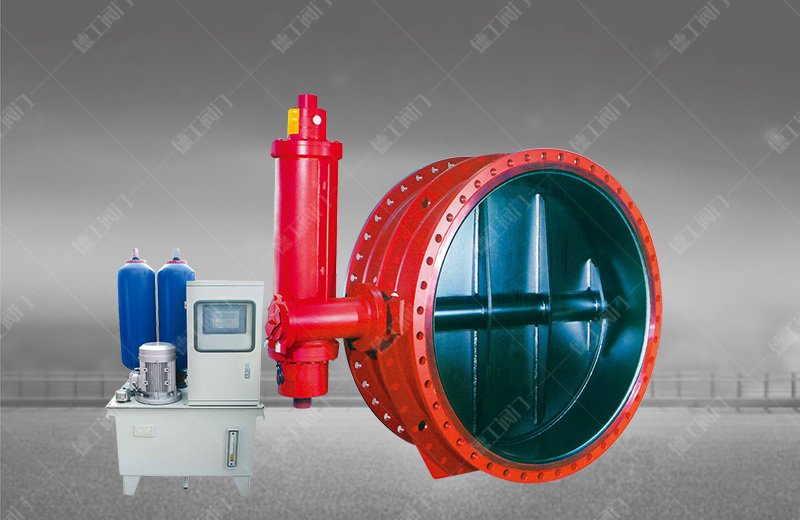

快速關閉蝶閥

技術參數

產品型號：YKD型D743H
公稱通徑：DN150~2000mm
公稱壓力：PN2.5~40.0MPa
適用介質：蒸汽、高爐煤氣、水、煙氣、空氣、油品等
介質溫度：≤600℃
設計制造：GB12238
法蘭連接：GB/T9113、GB/T17241.6
結構長度：GB12221
壓力試驗：GB/T13927、JB/T9092

產品詳情

產品概述

產品主要安裝應用于汽輪機抽汽管路、高爐煤氣余壓發電裝置進氣管路等高安全等級控制系統，作緊急急切斷閥用：能在系統出現危機工況或事故時，能在0.3-0.5秒的瞬間內試試緊急關閥，實現管路的可靠介質，有效防止汽機尾部蒸汽和冷凝水倒灌或切斷煤氣管路，保護透平機組的安全。本產品對快速關閉閥功能進行技術優化改進，增設緩沖裝置，避免慣性沖擊，產品性能更加可靠，并延長閥門使用壽命。

結構特點
1、采用優化的三維偏心金屬硬密封結構，高溫防卡死，啟閉輕松，并徹底避免傳統金屬硬密封閥門的接觸擦傷弊病；
2、密封可靠，密封試驗零泄漏；
3、直聯齒條式活塞傳動，結構緊湊，3°關閉緩沖設計，恒轉矩啟閉，動作可靠；
4、整體式或分體式電液控制裝置，安裝便利。

主要外形連接尺寸（PN2.5MPa）

DN	L	D	D1	b	n	d	B1	B2	B3	B4	H1	H2	H0
200	152	320	280	24	8	19	128	150	880	1340	176	481	887
250	165	375	335	26	12	19	128	150	880	1340	210	518	958
300	178	440	395	26	12	23	128	150	880	1340	238	577	1045
350	190	490	445	26	12	23	135	160	1066	1722	270	617	1140
400	216	540	495	26	16	23	135	160	1066	1722	302	659	1214
450	222	595	550	28	16	23	135	160	1066	1722	332	678	1263
500	229	645	600	28	20	23	180	205	1380	2220	370	738	1370
600	267	755	705	30	20	28	180	205	1380	2220	432	827	1521
700	292	860	810	30	24	28	180	205	1380	2220	470	875	1607
800	318	975	920	32	24	31	195	220	1550	2510	530	953	1763
900	330	1075	1020	34	24	31	195	220	1550	2510	580	1000	1860
1000	410	1175	1120	34	28	31	195	220	1550	2510	650	1092	2022
1200	470	1405	1340	38	32	34	221	250	1745	2777	765	1238	2307
1400	530	1630	1560	42	36	37	221	250	1745	2777	890	1319	2513
1600	600	1830	1760	46	40	37	221	250	1745	2777	1010	1429	2743

下一個產品：液控止回蝶閥

上一個產品：蓄能器式液控緩閉止回蝶閥
